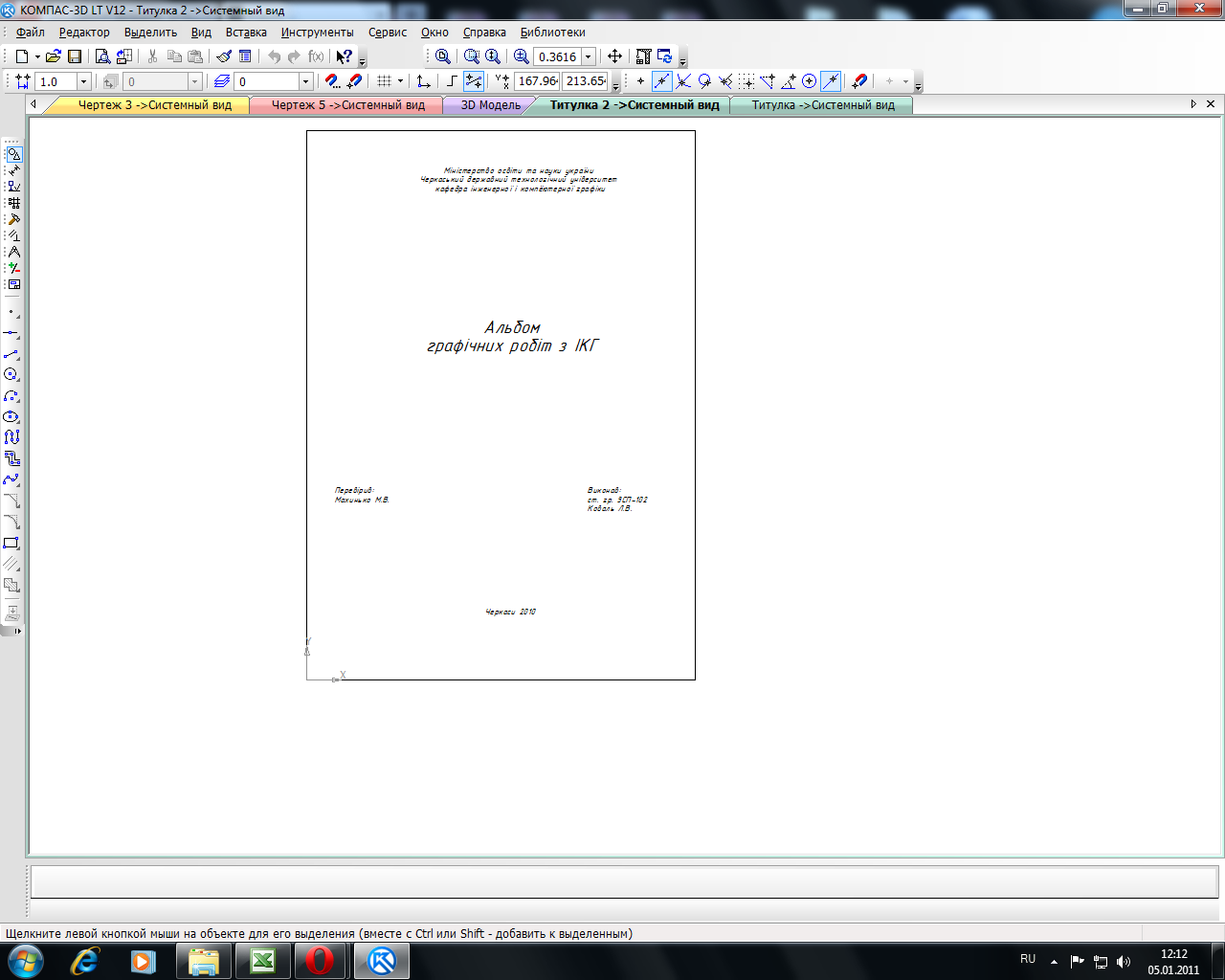

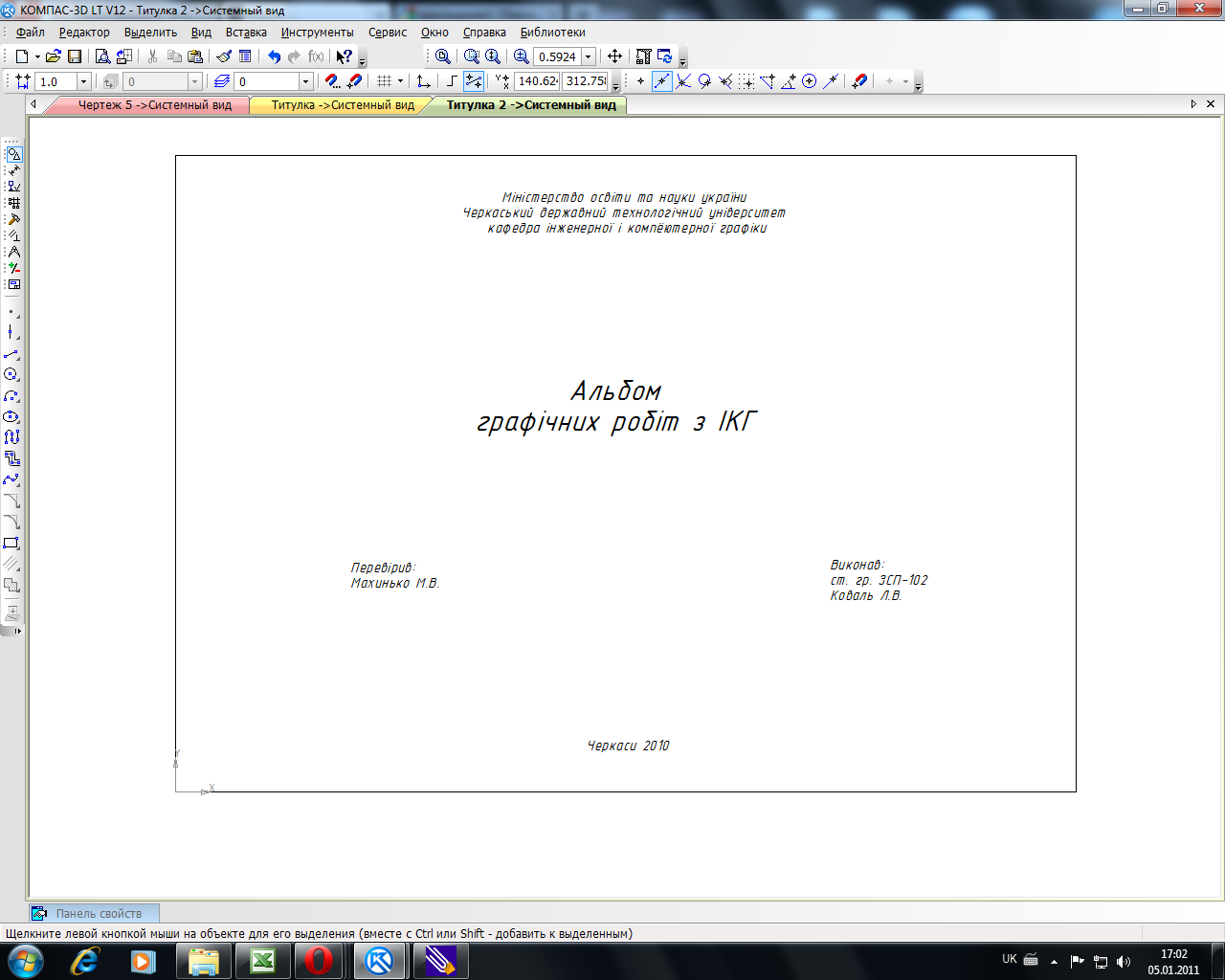

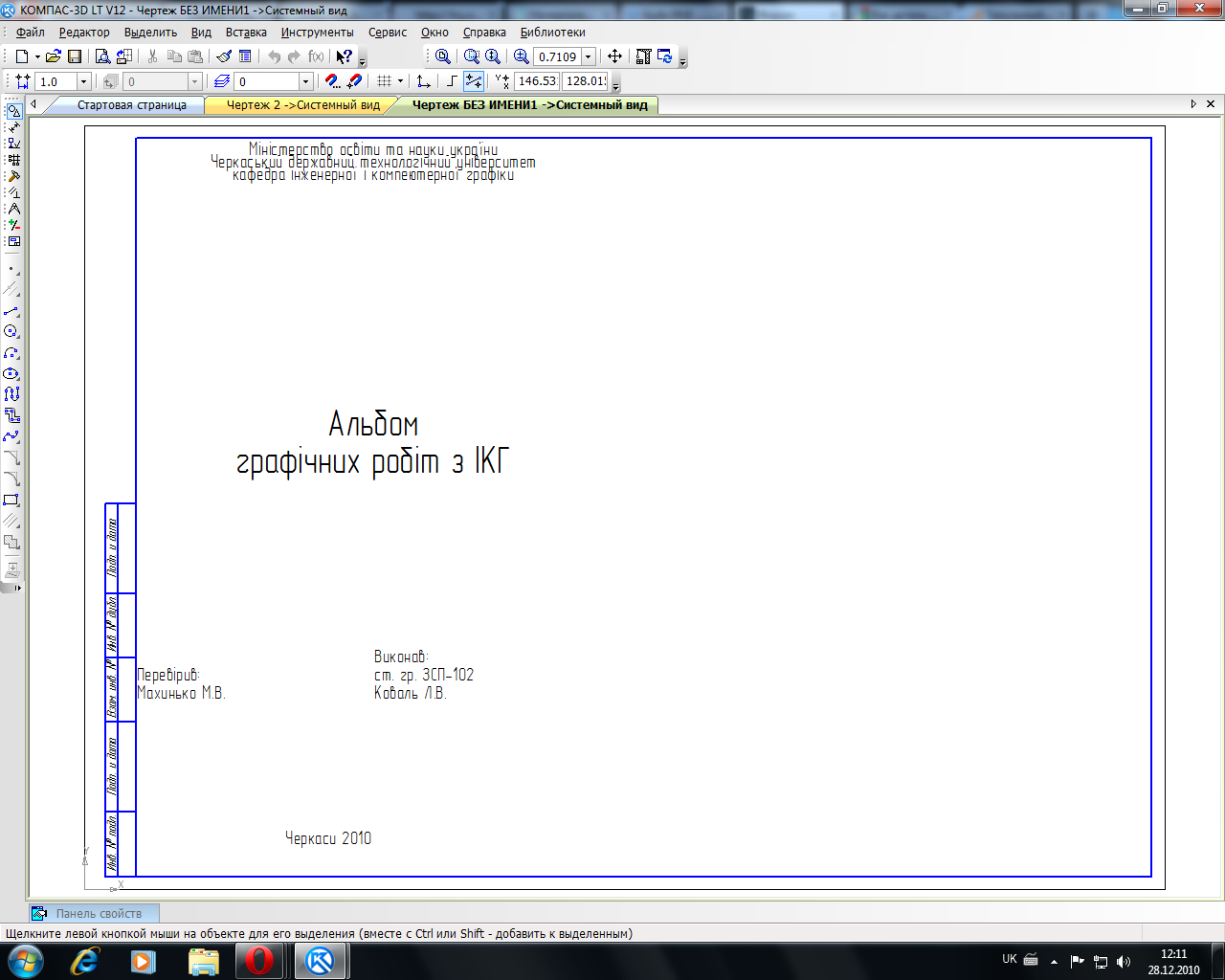

АЛЬБОМ складається з: 1. Титульный лист. Виконується на форматі А3. Шрифт ГОСТ "тип Б". Склад титульного листа:
Міністерство освіти та науки України
Черкаський державний технологічний університет
кафедра інженерної та комп'ютерної графіки
АЛЬБОМ
графічних робіт з ІКГ
Виконав: ст.гр. ЗПЗС-806
Іванов І.І.
Перевірив: Махинько М.В.
Черкаси 2008
Виконується від руки або в середовищі Компас. Можна використовувати лист із сіткою (продається на переході між 1 та 2 корпусом)
ГОСТ на шрифти
2. Перетин площин. Завдання береться із методички КПІ. Задача №1. Формат А3. Виконання від руки або в середовищі Компас.

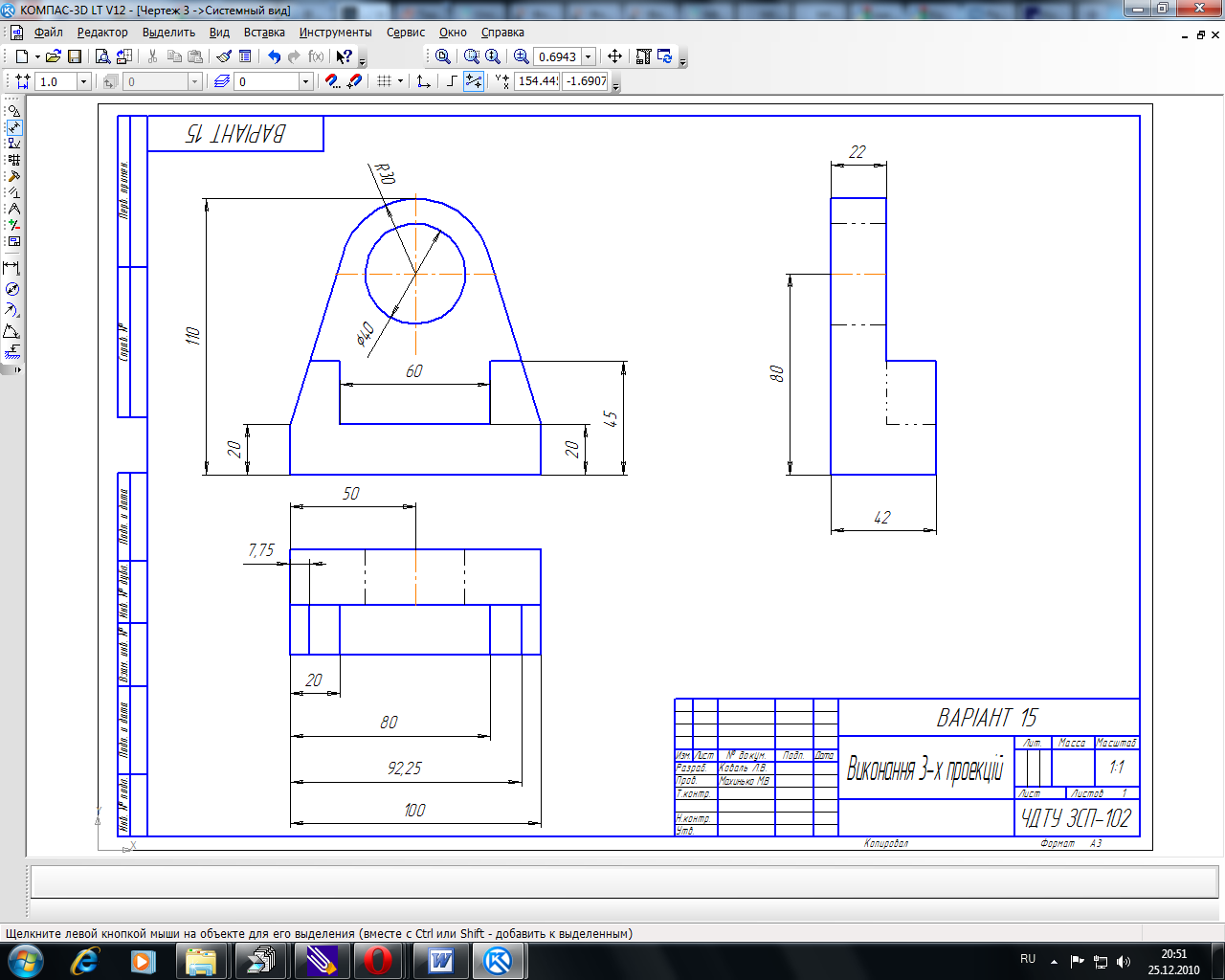

3. Виконання 3-х проекцій за наочним зображенням в середовищі Компас. Завдання в жовтій методичці - Частина 1. ст 12. Формат А3
4. Виконання 3-Д моделі деталі за наочним зображенням в середовищі Компас. Завдання в жовтій методичці - Частина 1. ст 12. Формат А3

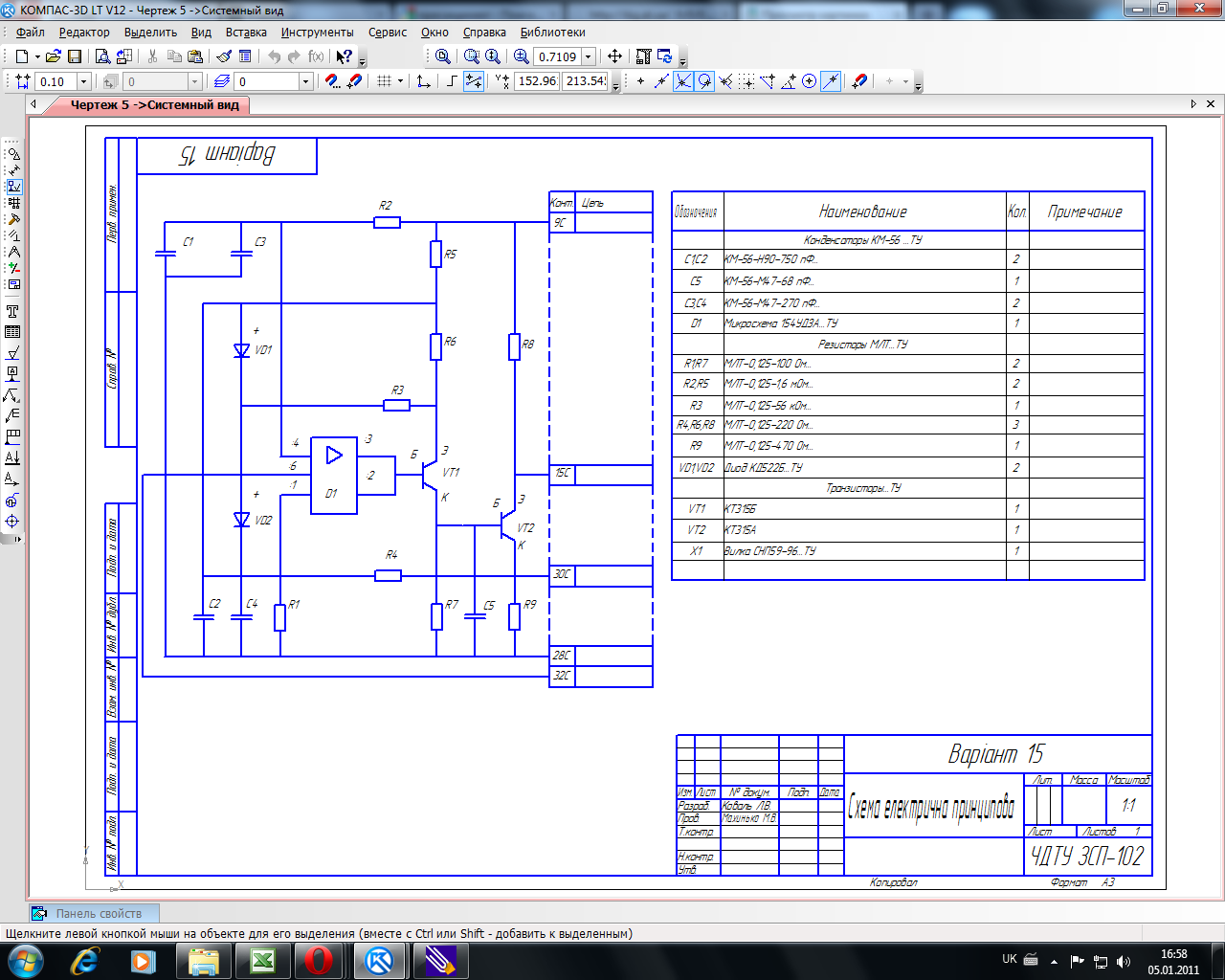

5. Виконання схеми електричної принципової. Завдання знаходиться в
Романычека Э.Т., Соколова Т.Ю., Шадурина Г.Ф. Инженерная и компьютерная графика.
ст. 508
Варіанти відповідно останньої цифри заліковки:
цифра 0 в заліковці відповідає 510 сторінці завдання
1 512
2 514
3 516
4 518
5 520
6 522
7 524
8 516
9 514
виконується в середовищі Компас або від руки Формат А3.
Варіанти до завданя 2 обираються по останній цифрі залікової книжки. До завдань 3, 4, 5 - по двом останнім цифрам залікової книжки
